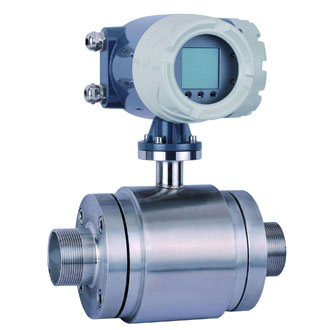

智能电磁流量计
关键字：智能电磁流量计,电磁流量计,流量计
ZS-LD智能电磁流量计测量原理是基于法拉第电磁感应定律，由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由 屏蔽电缆 连接。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。
智能电磁流量计技术参数
公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN10～DN1200 | |
管道式橡胶衬里：DN40～DN1200 | ||
流动方向： | 正，反，净流量 | |
量程比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：0.5级，1.0级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋100℃ | ||
高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极 *大电流为250mA | |
供电电源： | AC220V、DC24V或3.6V电池 | |
要求直管段长度 | 上游≥5DN，下游≥2DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
防爆等级： | mdIIBT4 | |
防护等级： | IP65，特殊订制 *高可达IP68 | |
环境温度： | －25～＋60℃ | |
相对温度： | 5%～95% | |
消耗总功率： | 小于20W | |
智能电磁流量计仪表选型
1.选型代码：
型号 | 说明 | |||||||||
LDE | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通径 | 10-2200mm | |||||||||
组合 | S | 一体型 | ||||||||
L | 分体型 | |||||||||
电极材料 | M | 不锈钢 | ||||||||
T | Ti（钛） | |||||||||
D | Ta（钽） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt铂 | |||||||||
N | Ni镍 | |||||||||
输出方式 | 0 | 无输出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
衬里材料 | X | 橡胶 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡胶 | |||||||||
就地显示 | 0 | 无就地显示 | ||||||||
1 | 就地显示 | |||||||||
通讯方式 | 0 | 无通讯 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 无接地环 | ||||||||
1 | 有接地环 | |||||||||
2 | 有接地电极 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
电磁流量计口径及流量的选择
公称通径（mm） | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） | 公称通径（mm） | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
